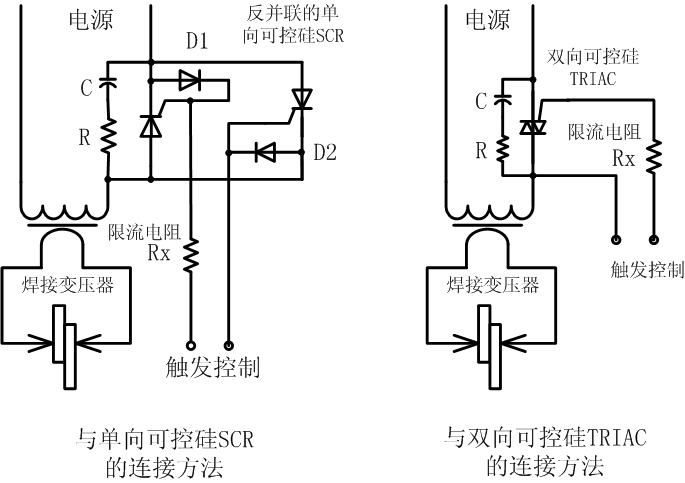

控制器与主可控硅的联结 电阻焊控制器至少有一对可控硅触发输出端。该端通过一只300欧左右、10W的限流电阻Rx与可控硅的控制极、阴极或第二阳极相连，其联结电路如下图所示：
说明：1、图中虚线框内表示的是控制器内部的双向可控硅和保护电阻。“触发控制端”指的是用于触发外部可控硅的触发信号输出端。 2、与单向可控硅连接时，在SCR的阴极和控制极之间应反向接入二极管1N4007（图一中的D1和D2）。其作用是为另一只可控硅的触发信号提供通路。但对于那些阴极和控制极之间双向导通的可控硅（这种产品居多数），则不必接入反向二极管。两只可控硅的触发性能应尽可能一致，以减小焊接变压器中的直流分量。 3、R和C的作用为抑制换向过电压，起到保护可控硅的作用。电容C的参数为0.1μf/1200V（变压器容量较大时，应取较大电容值）；电阻R的参数应 为100Ω/10W左右。 4、为了有效地吸收可控硅两端的过电压，建议在可控硅两端并联压敏元件Rv（即与RC吸收电路并联）。该元件建议采用820V、5KA的压敏电阻。 5、吸收元件R、C和Rv的安装位置应尽量靠近被保护的可控硅，而且连线应尽可能短。 6、在焊接变压器的原边，应并联一只大功率的电阻Rp，用以改善焊接变压器空载时的功率因数，其阻值在150~500Ω之间（变压器容量大时，应取较小电阻值）。该电阻的瓦数，用户可自行计算。 7、外部限流电阻Rx的阻值在200~500Ω之间选择。在确保SCR可靠触发的前提下，电阻值应尽量选取较大数值，以限制触发电流。功率为10~25W。
可控硅触发输出信号的简易测试方法

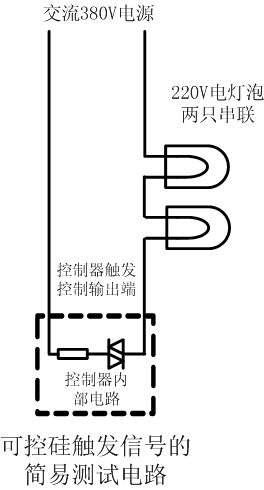

当用户欲判断控制器工作是否正常时，可按右图所示的方法，将两只220V/60W的 白炽灯泡与控制器的可控硅输出端串联后接在交流380V电源上，然后接通控制器的电源。 注意，控制器与灯泡必须接入同一个380V电源。否则无法达到同步控制的目的。 调整控制器的热量到某一数值，并将周波数调至较大数值（例如99），使脚踏开关接点闭合，如果控制器工作正常，灯泡的明暗时间及亮度均应受控制器的控制；否则，很可能是控制器发生了故障。 当判定控制器发生故障后，可以打开控制器箱罩，在线路板上很容易找到一矩形、白色、陶瓷外壳的水泥电阻，其参数为100欧/5W。该电阻的主要作用是起到限流保护作用。当外电路发生短路故障时，该电阻可因过流而烧毁。用户可以用万用表测量该电阻的阻值，如果阻值无穷大，表示该电阻烧毁，应予以更换。更换后的电阻，其功率不应大于5W。
|
||
|
|
||
|
