KD7306/7806/7906型数字式六程序段点焊同步控制器



KD7306/7806/7906微机点焊同步控制器,是一种由单片机作为主控制单元的点焊同步控制器。

该控制器能对点焊机的预压、预热、焊接、回火、保持、休止这六个程序段的工作时间(周波数)及工作电流进行调节和同步控制,实现电网电压的补偿。并对各个程序段的工作参数实现数字式调节和显示。

该产品属于中档位的控制器,有着较高的性能/价格比。使用该控制器不仅能使焊机的档次大大提高,而且能大幅度提高焊接质量。

由于采用了单片机作为主控单元,并采用全数字调节和显示,本控制器的体积和重量与传统电路组成的控制器相比,不仅体积和重量大为减少,更重要的是大大提高了产品的可靠性和稳定性,使产品的性能/价格比大幅度提高。其小巧的的体积也便于将其嵌入焊机内部,缩小了整机体积,降低了制造成本。

主要技术指标如下:

1、    程序段数量: 6

2、    各程序段周波数:0~99 0~1.98s

3、    周波数精度: ±1

4、    工作电流相对值调节范围:0~99.5 (相对值)

5、    控制输出量: 主晶闸管触发信号、电磁阀开关量

6 电源电压: AC 380V 50Hz

7 功耗: ≤15W

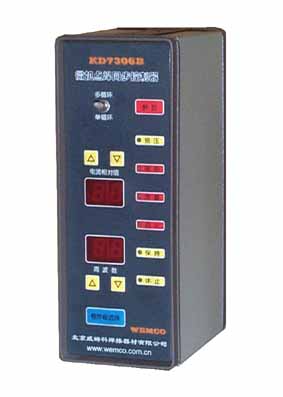

8 外形:KD7306为小型外挂式控制器:体积为  9×24×18cm3,重量为2.2kg             KD7306使用说明书       压缩文件

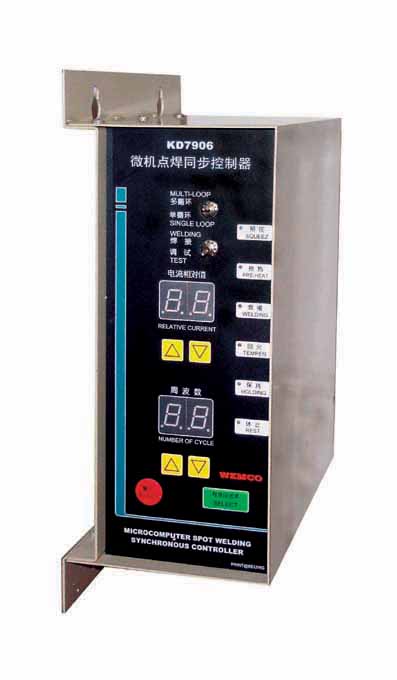

                   KD7906为大型外挂式控制器:体积为 14×36×28cm3,重量为4.5kg            KD7906使用说明书        压缩文件



                   KD7806为仪表式控制器:    体积为 168×14cm3,重量为1 kg                           KD7806使用说明书       压缩文件



KD7306                     KD7906                     KD7806
